SP4446--高输出电压升压稳压器 LCD偏压稳压器

概述
  SP4446是一个5脚SOT-23封装的微电源升压型稳压器。这是一个电流受限、关闭时间固定的稳压器,可以配置用在升压模式的应用中。SP4446的工作电压可以小于3V,但能够产生高达30V的电压。
SP4446提供SOT-23-5的封装,允许整个稳压器的构造占用的电路板空间小于0.2平方英寸。

特性
高输出电压:高达30V;
高效率;
低静态电流:约为20uA;
小型封装:5脚SOT-23;
单节电池的操作;
可编程输出电压;
1Ω的开关(150mA时对应150mV);

管脚图/管脚描述
引脚序号 引脚名称 功能
1 SW 开关输入到内部电源开关
2 GND 地脚
3 FB 外部反馈网络输入连接
4 SHDN 关断控制输入,高电平使能,低电平关断
5 VBATT 电池输入电压脚

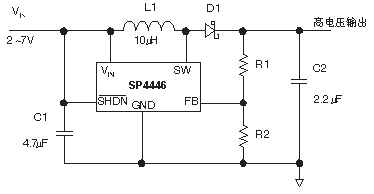

典型应用

应用
LCD偏压;
调谐器管脚电压;
白色LED驱动器;
高电压偏置;
数码相机;
手机;
电池备用;
掌上电脑;

资料下载
  SP4446-高输出电压升压稳压器LCD偏压稳压器数据手册(英) [149KPDF]
