SP6644/6645--单/双节碱性电池，高效率的升压型DC-DC稳压器

概述
　　SP6644/6645器件是高效率、低功耗的逐步升高的DC-DC转换器，非常适合单节或双节碱性电池的应用，例如寻呼机、远程控制、定位设备、医疗监控器和其它低功耗的便携式终端产品。设计者可以用一个低有效的关断输入来控制SP6644。SP6644器件在电池电压低于+1.0V时有一个低有效的输出。SP6645器件在电池电压低于+2.0V时有一个低有效的输出。SP6644和SP6645都包含一个0.8Ω的同步整流器、一个0.5Ω的N沟道MOSFET电源开关、一个内部电压参考、脉冲频率调制电路和一个欠压比较器。SP6644/SP6645的输出电压预置为+3.3V±4﹪，或者，也可以通过控制2个外部电阻将输出电压调节到+2V～+5.5V。

特性

1.3V的输入对应90mA的输出电流；
2.6V的输入对应190mA的输出电流；
输出电压范围：+2V～+5.5V；
0.88V就可确保器件启动；
92﹪的高效率；
在VBATT时对应1.6uA的静态电源电流；
反向电池保护；
内部同步整流器；
来自VBATT的5nA的逻辑控制关断电流；
低点池电压检测低有效输出；
小型8脚MSOP封装；
无外部FET；
利用可编程的峰值电流控制来灵活地优化电感器类型；


管脚图/管脚描述
引脚序号 引脚名称 功能
1 VBATT 电池输入电压脚
2 BATTLO 漏极开路低电池输出。当电压下降低于阈值时，输出低电平
3 RLIM 电阻器可编程序的感应器高峰潮流
4 SHDN 关断控制输入，高电平使能，低电平关断
5 FB 输入反馈管脚
6 GND 地脚
7 LX 电感开关节点，在该管脚和输出电容之间连接电感
8 VOUT 输出电压管脚

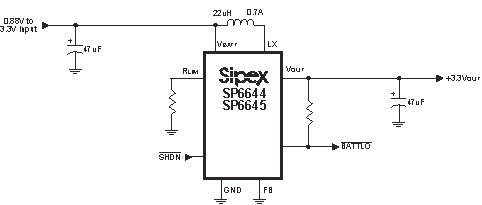

典型应用

应用
PDA；
DSC；
CD/MP3播放器；
寻呼机；
数码相机；
便携的手持式医疗设备；
