SP6655--高效的400mA同步降压型稳压器

概述
  SP6655是一个400mA的同步降压型稳压器,它非常适用于使用锂电池或3节碱/NiCD/NiMH电池输入的应用。SP6655独特的控制环路、20uA的轻负载静态电流和0.3Ω的电源开关在整个宽范围的输出电流内都提供了极高的效率。由于输入电池电源是朝着接近输出电压的方向下降的,因此SP6655能顺畅地转移到100﹪占空比的操作,进一步延长了电池的使用寿命。SP6655利用一个精确的电感峰值电流限制来防止过载和短路条件。它还包含其它的特性:可编程的欠压锁定、低点池电压检测、外部可编程的输出电压可低至1.0V、逻辑电平关断控制和温度高于140℃时关断。

特性

效率可以达到98﹪
小型10脚DFN封装
极低的20uA的静态电流
625mA的电感峰值电流限制
可确保最低400mA的输出电流
2.7V~5.5V的输入电压范围
输出可调节低至1.0V
100﹪占空比的低压降操作
在压降过程中80mA的轻负载静态电流


应用范围

PDA
MP3播放器
DSC
局部使用的电源
USB设备


管脚图/管脚描述

引脚序号

引脚名称

功能

1

PVIN

输入电压电源管脚,电感充电电流流经该管脚。

2

VIN

内部电源电压,该管脚给控制电路供电。

3

BLON

开漏电池低电压输出,( VIN-VOUT)低于300mV拉该节点到地,( VIN-VOUT)高于低电压阈值时,节点开漏输出。

4

D1

数字控制输入管脚,见表 3

5

D0

数字控制输入管脚,见表 3

6

FB

外部反馈网络输入连接,从FB到地和FB到VOUT之间连接一个电阻来从外部控制输出电压,该管脚用来调节0.8V的内部带隙基准电压。

7

VOUT

输出电压检测管脚,用于时序电路。

8

GND

内部地管脚,控制电路返回电流到该管脚。

9

PGND

电源地管脚,同步整流电流通过该管脚返回。

10

LX

电感开关节点,在该管脚和输出电容之间连接电感来产生可调的输出电压。


典型应用电路

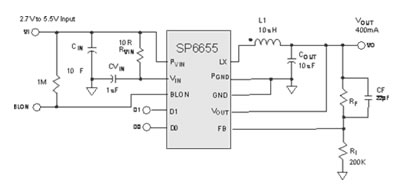

SP6655典型应用电路

资料下载
  SP6655 数据手册(英) [275KPDF]
