SP6690--微电源升压型稳压器系列白色LED驱动器


概述
  SP6690是一个微电源升压型稳压器,它特别为供电一系列配置白色LED而设计。该器件利用固定的关闭时间结构,在关断模式下只消耗10nA的静态电流。低至1V的低点压操作充分利用了电池的最长寿命。SP6690具有8脚DFN、5脚TSOT或5脚SOT-23几种封装形式,使一个完整的稳压器结构占用的电路板面积不超过0.2平方英寸

特性

高输出电压:高达30V;
优化用于单电源应用和2.7~4.2V的应用;
可在低至1V的条件下操作;
高效率:大于75﹪;
低静态电流:20uA;
极低的关断电流:10nA;
单节电池的操作;
可编程输出电压;
1Ω的开关(250mA对应250mV);
小型封装:8脚DFN、5脚TSOT或5脚SOT-23;


应用

白色LED驱动器;
高电压偏置;
数码相机;
手机;
电池备份;
掌上电脑;


资料下载
  SP6690 数据手册(英) [225KPDF]

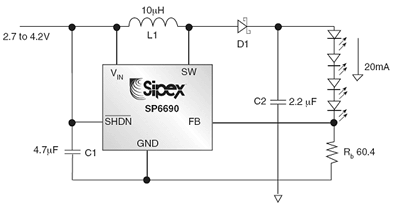

典型应用
