SP3508--带可编程DCE/DTE和终端电阻，耐用的3.3V、20Mbps、8通道的多协议收发器

概述
　　SP3508是一个单芯片器件，支持广域网（WAN）连接的8种常见串行接口标准。SP3508由低功耗的BiCMOS处理技术制造而成，包含一个Sipex稳定的电荷泵，允许+3.3V的单电源操作。Sipex独有的电荷泵提供稳定的±5.5V输出，给所有模式的相应操作提供了足够的电压。可以通过软件随时为上述任何接口模式对8个驱动器和8个接收器进行配置。除了内部电荷泵使用的6个电容之外，SP3508不需要为符合所有8种模式的操作而另外使用任何外部元件。所有必需的终端都集成在SP3508内，这些终端在V.35驱动器、V.35接收器或V.11接收器被使用时可以被转接。SP3508提供了作为DTE或DCE操作时所需的控制和收发器。
SP3508还包括内部回送在内的一些其它特性，内部回送可以在任何操作模式中通过 管脚来启动。在回送模式中，接收器输出在内部与驱动器输入相连，建立一个将串行通信控制器旁路的内部信号通路以方便诊断测试。SP3508还包括一个带有驱动器和接收器地址译码器的锁存使能管脚。内部V.11或V.35终端可以用一个控制管脚（TERM_OFF）来关闭，以此来监控应用。SP3508的所有8个驱动器和接收器具有独立的使能管脚，使用起来更加方便。SP3508极其适合用在路由器、交换机、网络MUX、DSU/CSU、网络测试设备和其它接入设备等网络设备的WAN串口中。

特性

快速的20Mbps的差分传输速率；
V.11/V.35的内部收发器终端电阻；
接口模式：
－ RS-232 (V.28)　　　　　　　　EIA-530 (V.10&V.11)
－ X.21 (V.11)　　　　　　　　　EIA-530A (V.10&V.11)
－ RS-499/V.36 (V.10&V.11)　　　V.35 (V.35&V.28)
协议是3位字软件可选的；
8个驱动器和8个接收器；
终端网络禁止选择；
内部线路或数字回送的诊断测试；
经TUV Rheinland证明符合NET1/NET2和TBR-1、TBR-2的要求；
简单的Flow-Through管脚配置；
+3.3V单电源操作；
独立的驱动器和接收器使能/禁能控制；
工作在DTE或DCE模式；


应用

路由器；
帧中继；
CSU；
DSU；
PBX；
安全的通信终端；

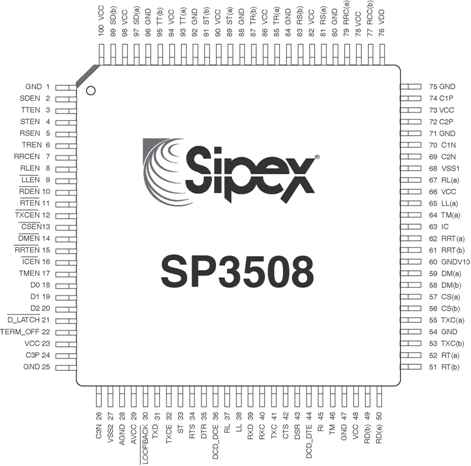

管脚配置


资料下载
  SP3508 数据手册(英) [414KPDF]
