SP506--5V单芯片WAN多模式串行收发器

概述
  SP506是一个单芯片IC,支持DTE到DCE连接的8种常见串行接口标准。SP506与SP505多协议收发器管脚到管脚兼容,但具有更快的吞吐量。7个驱动器和7个接收器可以以20Mbps发送和接收信号。和SP505一样,SP506不需要为符合所有8种模式的操作而另外使用任何外部元件。所有必需的终端都集成在SP506内,这些终端在V.35驱动器、V.35接收器和V.11接收器被使用时可以被转接。SP506可以作为DTE或DCE来操作。
SP506还包括内部回送在内的一些其它特性,内部回送可以在单端或差分模式被启动。在回送模式中,驱动器输出在内部与接收器输入相连,建立一个内部信号通路以方便诊断测试。不再需要使用外部回送连接插头。SP506还包括一个带有驱动器和接收器地址译码器的锁存使能管脚。驱动器和接收器输出的三态功能通过向地址译码器提供一个4位的字来控制。SP506的7个驱动器和1个接收器具有独立的使能管脚,使用起来更加方便。

特性

支持的接口模式:
- RS-232 (V.28)      X.21/RS-422 (V.11)
- EIA-530 (V.10&V.11)   EIA-530A (V.10&V.11)
- RS-499 (V.10&V.11)   V.35 (V.35&V.28)
- V.36 (V.10&V.11)     RS-485 (无终端的V.11)
软件可选的协议;
最大差分传输速率超过20Mbps;
+5V单电源操作;
7个驱动器和7个接收器;
驱动器和接收器三态控制;
V.11和V.35协议的内部收发器终端电阻;
回送自测试模式;
模拟I/O的ESD容限得到改善;
符合NET1/2和TBR2物理层要求;

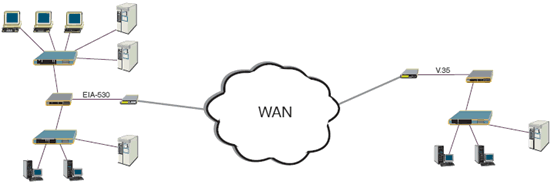

用在路由器、交换机、DSU/CSU和其它接入设备的WAN串口中;
