SP508--带可编程DCE/DTE和终端电阻,耐用的20Mbps、8通道的多协议收发器

概述
  SP508是一个单芯片器件,支持广域网(WAN)连接的8种常见串行接口标准。SP508由低功耗的BiCMOS处理技术制造而成,包含一个Sipex稳定的电荷泵,允许+5V的单电源操作。Sipex独有的电荷泵提供稳定的±5.8V输出,给所有模式的相应操作提供了足够的电压。可以随时通过软件为上述任何接口模式对8个驱动器和8个接收器进行配置。除了内部电荷泵使用的4个电容之外,SP508不需要为符合所有8种模式的操作而另外使用任何外部元件。所有必需的终端都集成在SP508内,这些终端在V.35驱动器、V.35接收器或V.11接收器被使用时可以被转接。SP508提供了作为DTE或DCE操作时所需的控制和收发器。
SP508还包括内部回送在内的一些其它特性,内部回送可以在任何操作模式中通过LOOPBACK管脚来启动。在回送模式中,接收器输出在内部与驱动器输入相连,建立一个将串行通信控制器旁路的内部信号通路以方便诊断测试。SP508还包括一个带有驱动器和接收器地址译码器的锁存使能管脚。内部V.11或V.35接收器终端可以用一个控制管脚(TERM_OFF)来关闭,以此来监控应用。SP508的所有8个驱动器和接收器具有独立的使能管脚,使用起来更加方便。SP508极其适合用在路由器、接入交换机、网络MUX、DSU/CSU、网络测试设备和其它接入设备等网络设备的WAN串口中。

特性

20Mbps的差分传输速率;
模拟I/O的15kV ESD容限;
V.11/V.35的内部收发器终端电阻;
接口模式:
- RS-232 (V.28)      EIA-530 (V.10&V.11)
- X.21 (V.11)       EIA-530A (V.10&V.11)
- RS-499 (V.10&V.11)   V.35
3位字软件可选的协议;
8个驱动器和8个接收器;
V.35/V.11接收器终端网络禁止选择;
内部线路或数字回送测试;
符合NET1/NET2和TBR-2的要求;
简单的Flow-Through管脚配置;
+5V单电源操作;
独立的驱动器/接收器使能/禁能控制;
工作在DTE或DCE模式;


应用

路由器;
帧中继;
CSU;
DSU;
PBX;
安全的通信终端;

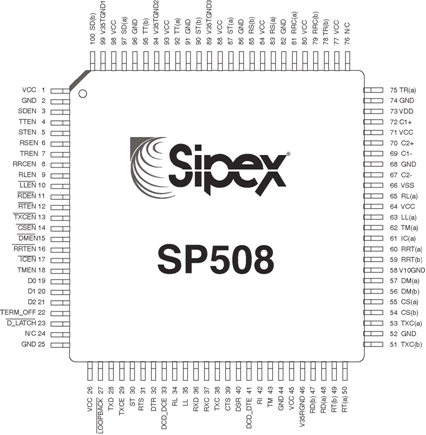

管脚配置
