SP526--WAN多模式串行收发器

概述
  SP526是一个单芯片器件,支持3种物理层串行接口标准。它由低功耗的BiCMOS处理技术制造而成,包含4个驱动器和4个接收器,软件可以随时对它们进行配置以用于所选的接口模式。SP526的驱动器和接收器输出带有独立的使能线,具有三态功能。SP526还包括关断模式,通过模式选择管脚来选择,用来节省功耗。当和SP322 V.11/V.35可编程收发器配合起来使用时,SP526提供了CTS、RTS等握手/控制线所需的4路通道。这两个收发器IC是路由器、DSU/CSU和其它接入设备等网络设备中的WAN串口的一个理想解决方案。

特性

低成本的可编程串行收发器;
4个驱动器和4个接收器;
驱动器和接收器三态控制;
软件可选的协议选择;
接口模式:
- RS-232 (V.28)
- RS-422 (V.11, X.21)
- EIA-530或RS-449 (V.10, V.11)
设计成满足所有NET1/2的要求;
高ESD容限:
- ±15kV(人体模式);
- ±15kV(IEC1000-4-2空气放电);
- ±8kV(IEC1000-4-2接触放电);


应用

路由器;
帧中继;
CSU;
DSU;
PBX;
安全的通信终端;

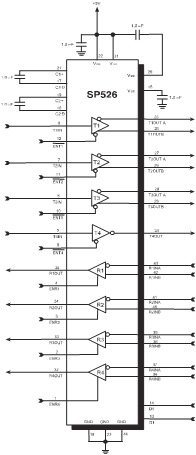

管脚配置 典型电路图


资料下载
  SP526 数据手册(英) [362KPDF]
