Sipex 半导体

SP202E/232E/233E/310E/312E--高性能RS-232收发器

概述
　　SP202E/232E/233E/310E/312E是一系列收发器，它们完全满足RS-232和V.28串行协议，具有增强型ESD性能。ESD增强性能使得这些器件可以承受±15kV的人体放电模式(Human Body Model)和IEC1000-4-2气隙放电模式。这些器件与Sipex的SP232A/233A/310A/312A的管脚互相兼容，同时兼容通用工业标准。和最初的版本相同，120Kbps的数据传输速率(带负载)、0.1uF的电荷泵电容和整体耐用的结构等特性使得SP202E/232E/233E/310E/312E适用于商业领域。这一系列的器件承袭了Sipex的BiCMOS设计特性，可实现低功耗操作，而不影响其它特性。SP202E/232E/233E/310E/312E有塑料和陶瓷DIP和SOIC两种封装形式，可工作在商业级、工业级和军事级温度范围内。

特性
工作电源：+5V；
符合所有RS-232D和ITU V.28规范；
可在0.1uF～10uF的电容下工作；
高数据传输速率－120Kbps(带负载)；
低功耗关断≤1uA(典型)；
3态TTL/CMOS接收器输出；
低功耗CMOS－3mA；
增强型ESD规范：
±15kV人体放电模式(Human Body Model)；
±15kV IEC1000-4-2 气隙放电(Air Discharge)；
±8kV IEC1000-4-2 接触放电(Contact Discharge)。

资料下载
  SP202E/SP232E/SP233E/SP310E/SP312E高性能RS-232收发器数据手册 (英) [123KPDF]

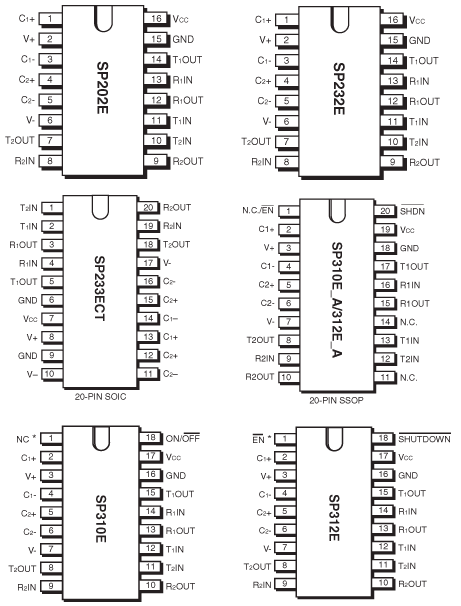

管脚图

订购信息

型 号
工作温度
封 装
　SP202ECN
0～70℃
16–pin NSOIC
　SP202ECP
0～70℃
16–pin PDIP
　SP232EEN
-40～85℃
16–pin NSOIC
