Sipex 半导体

SP3223E/3243E--智能型+3.0V~+5.5V RS-232收发器

概述
  SP3223E和3243E是RS-232收发器,用于笔记本电脑和掌上电脑等便携式或手持式应用中。SP3223E和3243E采用一个内部高效的电荷泵,在3.3V的电源电压下只需要0.1uF的电容就可进行操作。这种电荷泵和Sipex的驱动器结构允许SP3223E/3243E系列在+3.3V~+5.5V范围内的某个电压下发送兼容RS-232特性的信号。SP3223E是一个2驱动器/2接收器器件,而SP3243E是一个3驱动器/5接收器器件,理想地用在笔记本电脑和PDA中。SP3243E包含一个辅助接收器,当器件处于关断模式时,接收器仍能通过外部器件的铃响指示器向监控器报警。
当器件连接了RS-232电缆且电缆连接的外设通电时,AUTO ON-LINEa特性可使器件从关断状态自动“唤醒”。如果不含该特性,器件将自动关闭,消耗的电流小于1uA。

特性
满足EIA/TIA-232-F标准,电源电压为+3.0V~+5.5V;
可与EIA/TIA-232器件共同工作,遵循EIA/TIA-562,
电源电压可降至+2.7V;
AUTO ON-LINEa电路可从1uA的关断模式下自动唤醒;
带负载时的最小数据传输速率为120kbps;
通过可调电荷泵来获得稳定的RS-232输出,与Vcc无关;
增强型ESD规范:
±15kV人体放电模式(Human Body Model);
±15kV IEC1000-4-2 气隙放电(Air Discharge);
±8kV IEC1000-4-2 接触放电(Contact Discharge)。

资料下载
  SP3223E/SP3243E智能型+3.0V~+5.5V RS-232收发器数据手册 (英) [176KPDF2004-8-17:3119次]

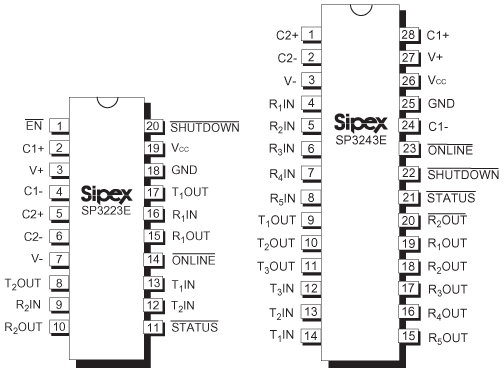

管脚图

订购信息

型 号
工作温度
封 装
 SP3223EEA
-40~85℃
20-pin SSOP
 SP3243EEA
-40~85℃
28-pin SSOP
 SP3243ECA
0~70℃
20-pin SSOP
