SP2526A——双USB高端电源开关

概述

  SP2526A器件是双+3.0V~+5.5V USB监控电源开关,它是自供电(self-powered)与总线供电(bus-powered)的通用串行总线(USB)应用的理想选择。SP2526A器件每个开关都含极小的导通电阻(通常为110mΩ),且最少可以提供500mA电流。故障电流通常限制在1.0A,而每个开关的标志输出管脚均可以指示USB控制器的故障状态。其热关断特性可以预防由于电流负载过大而造成器件永久损坏的情况发生。其欠压锁定特性可以确保自己保持关闭状态,直到存在有效的输入电压。


特性

输入电压范围:+3.0V~+5.5V
每个通道的连续负载电流为500mA
2.6V欠压锁定
1.25A短路电流限制
最大导通电阻为100mΩ
“开启”状态的电源电流为75μA
关断电流为1μA
可以强制使输出电压高于输入电压(关闭状态)
热关断
打开速度慢,关闭速度快
高电平有效版本:SP2525A-1
低电平有效版本:SP2525A-2


应用

USB电源管理
热插入电源
电池充电电路


管脚图

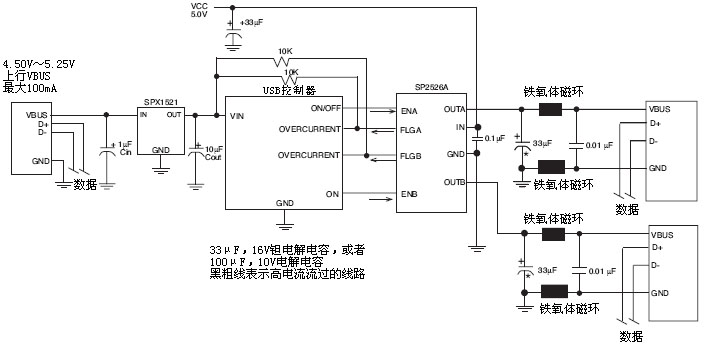

应用


两个端口自供电Hub


资料下载
  SP2526A 器件数据手册(英) [134KPDF2007-5-14:1256次]
