SP34063A--1.5A降压型/升压型/反相型DC-DC开关稳压器

概述
　　SP34063A是一个单片开关稳压器控制电路，它包含DC-DC转换器所需的基本功能。这个器件由一个内部温度补偿参考、电压比较器、带有效电流限制电路的占空比受控的振荡器、驱动器和高电流输出开关组成。该器件特别设计成用在外部元件极少的升压、降压和电压反相的应用中。SP34063A具有8脚NSOIC封装。

特性

电源电压：3V～36V
电流受限
输出开关电流可以达到1.5A
输出电压可调
工作频率高达110kHz
低静态电流
精度2﹪的参考
8脚NSOIC封装


应用范围

电池充电器电路
NIC/交换机/集线器
ADSL Modem
负电压电源

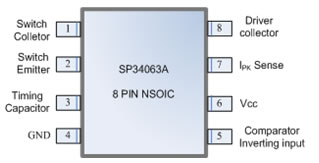

管脚图/管脚描述

引脚
序号

引脚名称

功能

1

Switch colletor

内部开关晶体管的集电极。

2

Switch Emitter

内部开关晶体管的发射极。

3

Timing Capacitor

定时电容器来控制开关频率

4

GND

地

5

Comparator Inverting Input

倒置输入引脚内部比较。

6

Vcc

内部提供电源。

7

IPK Sense

峰值电流感应输入监测压降跨越外部检测电阻，以限制峰值电流通过开关。

8

Driver collector

电压驱动集电极


典型应用电路

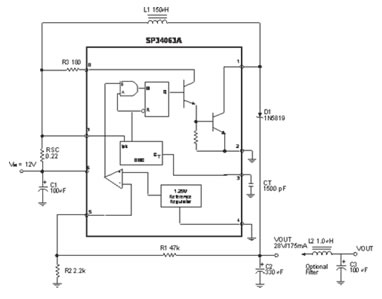

SP34063A典型应用电路
