| SP6200/6201--微功耗/100mA和200mA CMOS LDO调节器 |
|
| 概述 |
SP6200和SP6201是CMOSLDO器件，适用于要求高精度、快速操作和方便使用的应用。它们提供极低的静态电流，静态电流只有在带负载的情况下才会稍微有所上升，这为双极型LDO的地电流操作提供了便利。SP6200和SP6201LDO器件可处理极宽的负载范围，在1uF的输出陶瓷电容下仍可稳定工作。它们有极好的低频PSRR，这是其它CMOSLDO不具备的，可对产生的异常进行线性调整。高频PSRR比高达400KHz的40dB更好。SP6200和SP6201良好的负载调节特性和温度的稳定性可与双极性LDO相媲美。所有的版本都提供使能的特性。
SP6200和SP6201有输出电压固定和输出电压可调两种版本，含有小型DFN和小型SOT-23-5的封装。所有输出电压固定的版本都提供一个VOUT良好指示器。 |
|
| 特性 |
  小型DFN封装(2mm×3mm)；
低压差：160mV@100mA；
高输出电压精确度：2%；
极低的关断电流：最大为1uA；
极低的GND电流：
*200uA@200mA负载；
*28uA@100uA负载；
极好的负载和线性调节；
电流和发热限制；
复位输出(VOUT良好)；
逻辑控制的电子使能；
1uF的陶瓷电容可保持器件无条件稳定工作；
固定的输出：
*5V,1.8V,2.5V,2.7V,2.85V,3.0V,3.3V,3.5V,5V；
输出电压可调节。 |
|
| 管脚图/管脚描述 |
 |
| 引脚序号 |
引脚名称 |
功能 |
| 1 |
VIN |
电源输入。 |
| 2 |
GND |
地。 |
| 3 |
EN |
使能/关断（输入）：CMOS 或TTL 兼容输入。逻辑高＝使能，逻辑低＝关断。 |
| 4 |
RSN（固定输出） |
(不复位) 开漏，用来指示良好的VOUT。 |
| 4 |
ADJ（可调输出） |
可调节（输入）：可调的调节器反馈输入。连接电阻分压器。 |
| 5 |
VOUT |
输出电压管脚。 |
|
|

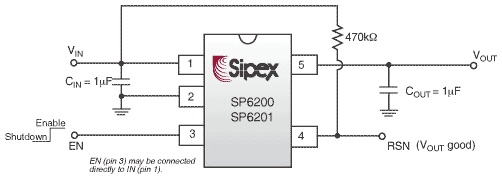

| 典型应用 |
 |
|
| 应用 |
移动电话
笔记本/掌上电脑
电池供电的设备
消费者/个人电子产品
SMPS后置调节器
DC-to-DC模块
医疗器材
数据电缆
寻呼机 |
|
| |
