| SP6203/SP6205--低噪声 300mA/500mA CMOS LDO调节器 |
|
| 概述 |
| SP6203和SP6205为COMS的LDO设计，以满足多种应用要求的精度,速度和易用性。其提供极低的静态电流仅略有增加荷载作用下，处理极为广阔负荷范围，并保证稳定与1μF的陶瓷输出电容器。他们有良好的低频电源抑制，高频电源抑制比是67dB。负荷调节，是优良的温度稳定性是比较两极的LDO。使一个专题提供对所有版本。该SP6203/6205可在固定和可调输出电压版本，有SC70和SOT23封装。 |
|
| 特性 |
  低压差：内嵌0.6Ω PMOS型滤波模块；
高精度输出电压：温度范围内，误差小于2%；
极低噪声输出：12uVRMS带10nF旁通电容；
2.2uF陶瓷电容即可稳定输出；
500mA负载时，地点电流仅为350uA；
节能断电模式，功耗小于1uA；
快速开/关功能：60us；
快速静态响应；
过流保护及过热关断保护；
出色的PSRR特性：67dB<1kHz；
具有工业标准的5引脚SOT-23及8引脚DFN封装；
固定输出电压：2.5V，2.7V，2.8V，2.85V，3.0V及3.3V；
SP6203/SP6205-ADJ输出电压可调。 |
|
| 管脚图/管脚描述 |
 |
| 引脚序号 |
引脚名称 |
功能 |
| 1 |
VIN |
输出电源电压 |
| 2 |
GND |
地 |
| 3 |
VOUT |
输出电压管脚 |
|
|

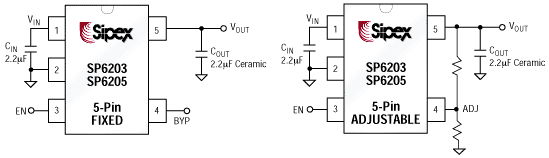

| 典型应用 |
 |
|
| 应用 |
GSM/蜂窝电话；
膝上型/掌上型电脑；
电池供电系统；
打印机；
医疗设备；
MP3/CD播放器；
数码相机。 |
|
| |
