SP7650--宽输入电压范围、3A、300kHz、降压型稳压器

概述
　　SP7650是经高效优化的同步步降开关稳压器。通过给控制器提供5V电源，该元件对于双电源，12或24V步降分布式电源系统具有极大的吸引力。该元件的低VCC电压降低了元件内的功率损耗并用于驱动TOP Switch。SP7650使用固定的300kHz频率、PWM电压模式架构来提供一个完全集成的降压型稳压器解决方案。SP7650具有UVLO，热关闭和输出短路保护。它采用DFN封装，利于节省空间。

特性

使用双输入实现2.5V~28V步降
输出电压可降到0.8V
3A输出能力
内置低RDSON的电源开关（典型值为40mΩ）
高集成设计，最少组件
300kHz固定频率操作
VCC和Vin的UVLO检测
过温度保护
带自动重启的短路保护
宽BW放大器，允许类型II或III补偿
可编程的软启动
快速暂态响应
高效率：可以高于95％
异步启动进入预充电输出
7mm×4mm的DFN小封装
U.S.专利#6,922,041
现在可获得无铅封装

资料下载
  SP7650 DEMO版数据手册(英) [356KPDF]
  SP7650 数据手册(英) [1818KPDF]

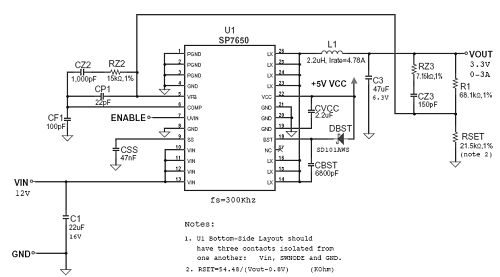

典型应用


注： 1. U1底层设计应该有3个相互隔离的触点，VinSWNODE和GND。 2. RSET=54.48/(VOUT-0.8V)（kΩ）
