SP7652--宽输入电压范围、6A、600kHz、降压型稳压器

概述
  SP7652是经高效优化的同步步降开关稳压器。通过向控制器提供5V电源,该元件对于双电源,12V步降具有极大的吸引力。这个低VCC电压降低了元件内的功率损耗。SP7652使用固定的600kHz频率,PWM电压模式架构来提供一个完全集成的降压型稳压器解决方案。SP7652的保护特性包括UVLO,热关闭和输出短路保护。它采用DFN封装,利于节省空间。

特性

2.5V~28V双输入步降
输出电压可降到0.8V
6A输出能力
内置低RDSON的电源FET(典型值为15mΩ)
高集成设计,最少组件
600kHz固定频率操作
VCC和Vin的UVLO检测
过温度保护
带自动重启的短路保护
宽BW放大器,允许类型II或III补偿
可编程的软启动
快速暂态响应
高效率:可以高于92%
异步启动进入预充电输出
7mm×4mm的DFN小封装
U.S.专利#6,922,041


资料下载
  SP7652 DEMO版数据手册(英) [1049KPDF]
  SP7652 数据手册(英) [1270KPDF]

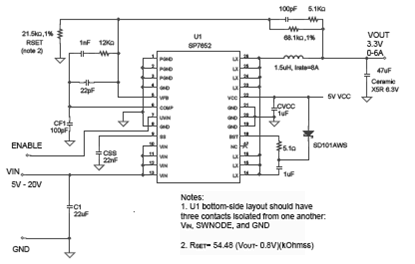

典型应用


注: 1. U1底层设计应该有3个相互隔离的触点Vin,SWNODE和GND。 2. RSET=54.48/(VOUT-0.8V)(kΩ)
