SP7653--宽输入电压范围、1.3MHz、降压型稳压器

概述
　　SP7653是经高效优化的同步步降开关稳压器。通过提供5V电源，该元件对于双电源，12V-20V步降分布式电源系统具有极大的吸引力。这个低VCC电压降低了元件内的功率损耗并用于驱动TOP Switch。SP7653使用固定的1.3MHz频率，PWM电压模式架构来提供一个完全集成的降压型稳压器解决方案。SP7653的保护特性包括UVLO，热关闭和输出短路保护。它采用DFN封装，利于节省空间。

特性

使用双输入实现2.5V到20V
输出电压可降到0.8V
3A输出能力
内置低RDSON的电源开关（典型值为40mΩ）
高集成设计，最少组件
1.3MHz固定频率操作
VCC和Vin的UVLO检测
过温度保护
带自动重启的短路保护
宽BW放大器，允许类型II或III补偿
可编程的软启动
快速暂态响应
高效率：可以高于95％
异步启动进入预充电输出
7mm×4mm的DFN小封装
U.S.专利#6,922,041
现在可获得无铅封装

资料下载

  SP7653 数据手册(英) [798KPDF]

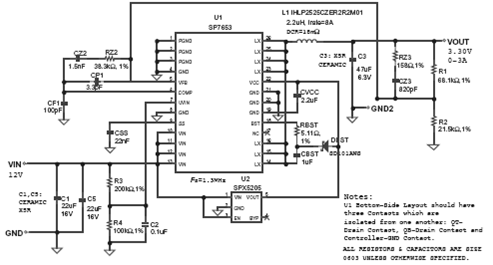

典型应用


U1底层设计应该具有3个相互隔离的触点：QT-Drain、QB-Drain、controller-GND。 所有电阻和电容的尺寸都是0603，除非另有说明。
