SP7661--宽输入电压范围、3A、600kHz降压型稳压器

概述
　　SP7661是经高效优化的同步步降开关稳压器。如果提供外部VCC，该元件可用于4.75V~22V单电源或3V~22V输入。SP7661使用固定的600kHz，PWM电压模式架构来提供一个完全集成的降压型稳压器解决方案。SP7661的保护特性包括UVLO、热关闭、输出电流限制和短路保护。它采用DFN封装，利于节省空间。

特性

4.75V~22V输入电压范围，使用单电源
3V~22V输入电压范围，使用双电源
±1％0.8V参考
3A输出能力
使用电感DCR的电流限制
内置低RDS(ON)的电源开关
600kHz固定频率操作
过温度保护
带自动重启的短路保护
宽BW放大器，允许类型II或III补偿
可编程的软启动
快速瞬态响应
高效率：可以大于93％
异步启动进入预充电输出
遵循RoHS的无铅封装：小尺寸的7mm×4mm DFN
U.S.专利#6,922,041

资料下载
  SP7661 DEMO版数据手册(英) [356KPDF]
  SP7661 数据手册(英) [1001KPDF]

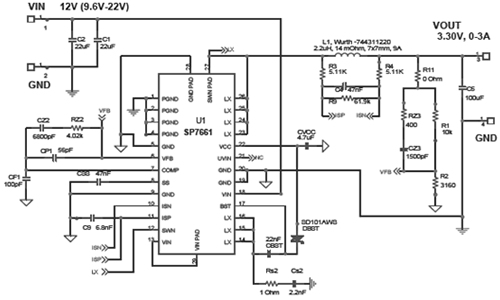

典型应用
