| SPX1117--800mA低压差(LDO)稳压器 |
|
| 概述 |
SPX1117为一个低功耗正向电压调节器，其可以用在一些高效率，小封装的低功耗设计中。这款器件非常适合便携式电脑及电池供电的应用。SPX1117有很低的静态电流，在满负载时其低压差仅为1.1V。当输出电流减少时，静态电流随负载变化，并提高效率。SPX1117可调节，以选择1.5V，1.8V，2.5V，2.85V，3.0V，3.3V及5V的输出电压。
SPX1117为提供多种3引脚封装：SOT-223，TO-252，TO-220及TO-263。一个10uF的输出电容可有效地保证稳定性，然而在大多数应用中，仅需一个更小的2.2uF电容。 |
|
| 特性 |
  0.8A稳定输出电流；
1A稳定峰值电流；
3端可调节(电压可选：1.5V，1.8V，2.5V，2.85V，3.0V，3.3V及5V)；
低静态电流；
0.8A时低压差为1.1V；
0.1%线性调整率/0.2%负载调整率；
2.2uF陶瓷电容即可保持稳定；
过流及温度保护；
多封装：SOT-223，TO-252，TO-220及TO-263(现已提供无铅封装)。 |
|
| 管脚图/管脚描述 |
 |
| 引脚序号 |
引脚名称 |
功能 |
| 1 |
GND |
地 |
| 2 |
VOUT |
输出电压 |
| 3 |
VIN |
输入电压 |
|
|

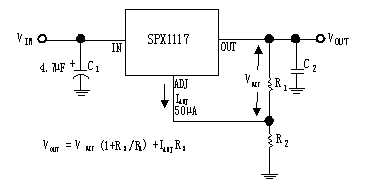

| 典型应用 |
 |
|
| 应用 |
PC桌面服务器
SCSI-II有源终端
便携式/手持式/笔记本电脑
无线电话
充电设备
磁盘驱动器
便携式消费类电子
便携式仪器
SMPS后置调节器
|
|
| |
