SP319--带RS-232 (V.28)控制线的10Mbps、+5V单电源的V.35接口

概述
　　SP319是一个完整的V.35接口收发器，它为V.35接口提供了3个驱动器和3个接收器，为RS-232 (V.28)提供了4个驱动器和4个接收器。Sipex特有的电荷泵允许+5V单电源的低功耗操作。规定RS-232驱动器和接收器工作在120kbps，所有V.35驱动器和接收器可工作在10Mbps。

特性

10Mbps的V.35数据吞吐量；
仅为+5V的单电源操作；
为V.35配置了3个驱动器、3个接收器；
为RS-232配置了4个驱动器、4个接收器；
经改善的V.35接收器传输延迟；
不需要外部V.35终端电阻；
V.35的终端禁能；
80脚MQFP表贴封装；
管脚兼容SP320。

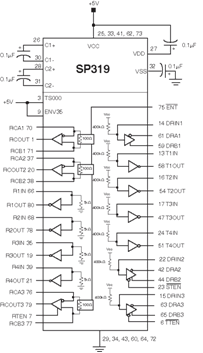

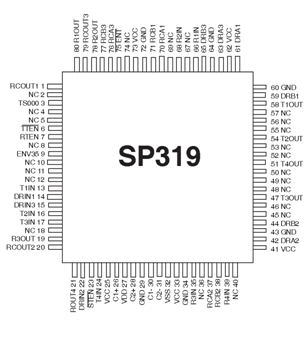

典型电路图 管脚配置
