SP619－大电流电源开关

概述

　　SP619是一个低RDS（ON）的大电流开关，设计成带有精确的电流限制，用来保护连接的器件免受短路条件的损害或防止浪涌电流造成供电电压降到调节范围之外。开关工作的输入电压范围是2.5V～7V，这使得它非常适合用于3V和5V的应用。SP619还受到热过载保护，这可以限制功耗。在关断模式下，供电电流降到2μA。

特性

最大RDS（ON）.377Ω
器件停止工作上限电流：800mA
器件停止工作时的最大漏电流小于2μA
小型的6脚SOT-23封装
内置过热保护
宽输入电压范围：2.5V～7V


应用范围

超低成本手机
PDA，DSC，MP3播放器
手机
配电开关
电池充电器电路

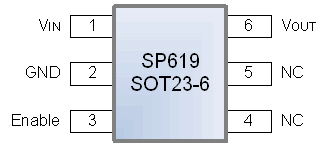

管脚图/管脚描述
引脚序号 引脚名称 功能
1 Vin 　电压输入引脚（2.5V～7.0V）
2 GND 　地连接
3 Enable 　高逻辑使能开关
4 NC 　空
5 NC 　空
6 Vout 　开关输出

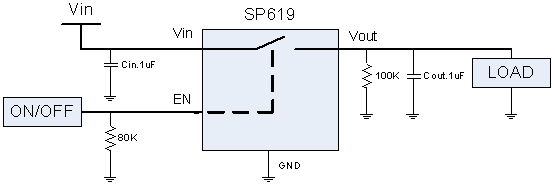

典型应用
